Hướng dẫn này cung cấp quy trình lắp đặt bộ kit mô tơ AC và bo mạch điều khiển EB Power từ Eco Battery cho các dòng xe golf EZGO TXT. Bài viết bao gồm các bước lắp đặt tổng thể và áp dụng được cho nhiều đời xe TXT khác nhau, bao gồm cả hai phiên bản điện áp 36V và 48V.
Mặc dù một vài chi tiết kỹ thuật cụ thể có thể thay đổi tùy theo từng năm sản xuất, các bước được trình bày dưới đây vẫn đảm bảo tính quy chuẩn và bao quát để áp dụng rộng rãi trên các dòng xe EZGO.
Khuyến cáo an toàn và công tác chuẩn bị trước khi lắp đặt
- Ngắt nguồn điện tổng: Bắt buộc tháo toàn bộ hệ thống pin hoặc ắc quy ra khỏi xe trước khi bắt đầu tiến hành lắp đặt.
- Trang bị bảo hộ lao động bắt buộc: Làm việc với hệ thống lưu trữ điện năng luôn tiềm ẩn nguy cơ rủi ro. Quá trình thao tác yêu cầu sử dụng kính bảo hộ, găng tay cách điện và các dụng cụ sửa chữa có bọc cách điện chuyên dụng. Khi tiếp xúc với ắc quy axit-chì, cần sử dụng găng tay cao su để ngăn ngừa nguy cơ bỏng axit và các hóa chất độc hại.
- Yêu cầu về năng lực chuyên môn: Tài liệu này không thay thế cho các khóa đào tạo chuyên sâu về hệ thống pin Lithium hoặc hệ thống điện xe cơ giới. Nếu chưa nắm rõ các nguyên lý kỹ thuật được đề cập, hãy dừng lại và yêu cầu sự hỗ trợ từ trung tâm dịch vụ chuyên nghiệp.
- Trách nhiệm bảo hành: Các hư hỏng xảy ra đối với pin, linh kiện hệ thống hoặc tài sản do lắp đặt sai quy trình sẽ không được hưởng chính sách bảo hành. Tuyệt đối không gây đoản mạch hoặc đấu nối ngược cực; mọi thiệt hại do lỗi đấu nối sai quy định đều bị từ chối bảo hành.
- Phòng ngừa ngắn mạch: Trong quá trình thao tác với các linh kiện điện, cần đặc biệt lưu ý không để dụng cụ kim loại tiếp xúc đồng thời giữa các cực của pin hoặc với các thành phần dẫn điện khác nhằm tránh nguy cơ chập cháy hoặc gây chấn thương.
- Kiểm tra thiết bị ngoại quan: Tiến hành kiểm tra toàn bộ bộ kit mô tơ và bo mạch mới ngay khi mở hộp. Nếu phát hiện bất kỳ dấu hiệu móp méo, nứt vỡ hoặc hư hỏng nào do quá trình vận chuyển, KHÔNG TIẾP TỤC LẮP ĐẶT và liên hệ ngay với đại lý hoặc nhà phân phối để được xử lý.
Quy trình tháo dỡ và lắp đặt cơ khí mô tơ AC EZGO
Các bước tháo gỡ hệ thống truyền động cũ và cố định mô tơ AC mới vào cụm vi sai xe EZGO được thực hiện tuần tự theo ba giai đoạn dưới đây.
Giai đoạn 1: Tháo dỡ bo mạch điều khiển và hệ thống dây điện cũ
- Bước 1: Tháo các ốc định vị nắp bảo vệ bo mạch điều khiển (controller), sau đó ngắt kết nối công tắc Tow/Run (chế độ kéo/chạy).
- Bước 2: Tháo ba sợi cáp động lực (cáp chịu dòng cao) ra khỏi bo mạch điều khiển.
- Bước 3: Ngắt kết nối giắc cắm của cụm dây ga (throttle harness).
- Bước 4: Ngắt kết nối giắc cắm cảm biến tốc độ của mô tơ (nếu có).
- Bước 5: Tháo giắc cắm kết nối của bộ dây điện chính (main harness).
- Bước 6: Tháo hệ thống dây tín hiệu nối vào cuộn hút của rơ-le (solenoid coil wires).
- Bước 7: Tháo các cáp động lực nối vào rơ-le (solenoid).
- Bước 8: Tháo toàn bộ cụm bo mạch điều khiển cùng tấm đế gá (mounting plate) ra khỏi xe.

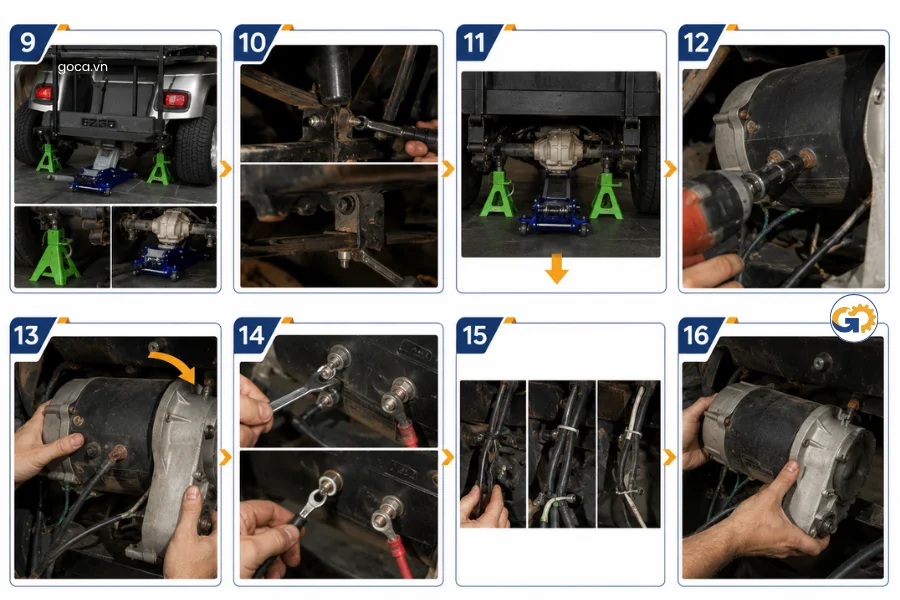

Giai đoạn 2: Hạ trục vi sai và tháo gỡ mô tơ cũ
- Bước 9: Đội gầm cố định khung xe bằng chân kích phụ (jack-stands), đặt chắc chắn dưới khung sườn. Đồng thời, sử dụng kích thủy lợi (floor jack) để đỡ phần trục vi sai phía sau.
- Bước 10: Tháo bu-lông giảm xóc dưới và bu-lông cùm nhíp sau phía dưới.
- Bước 11: Hạ thấp kích thủy lực đang đỡ trục vi sai phía sau xuống.
- Bước 12: Nới lỏng và tháo các bu-lông định vị mô tơ.
- Bước 13: Xoay nhẹ vỏ mô tơ để tạo khoảng trống tiếp cận các đầu dây cáp động cơ dễ dàng hơn.
- Bước 14: Tháo các dây cáp động lực ra khỏi các cọc tiếp điểm của mô tơ.
- Bước 15: Rút toàn bộ cụm dây cáp này ra khỏi khung xe.
- Bước 16: Tiến hành nhấc mô tơ cũ ra ngoài.

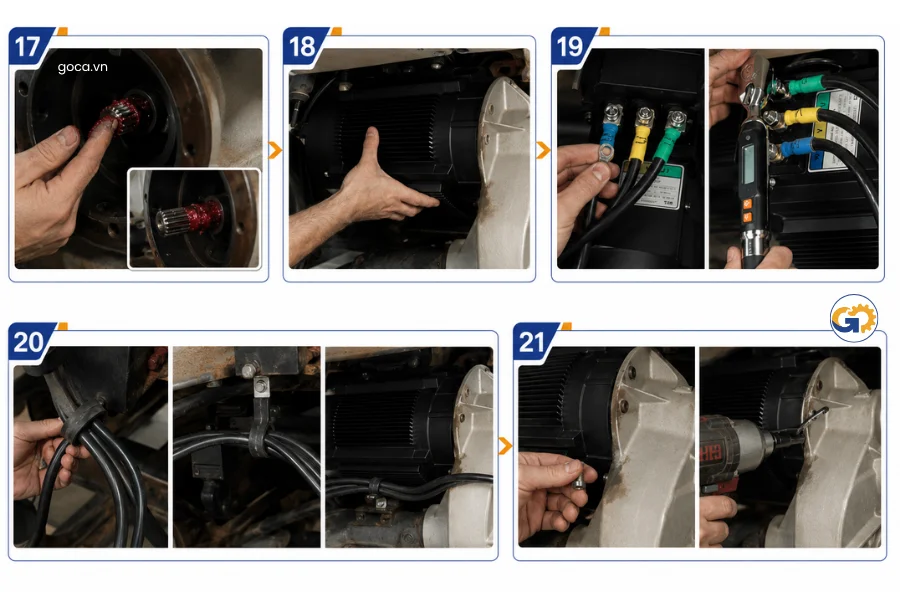

Giai đoạn 3: Lắp đặt mô tơ AC mới vào trục vi sai
- Bước 17: Vệ sinh và bôi một lượng mỡ chịu nhiệt vừa đủ lên trục đầu vào của bộ vi sai (differential input shaft).
- Bước 18: Đưa mô tơ AC mới vào đúng khớp trục vi sai.
- Bước 19: Đấu nối các dây cáp động lực đi kèm trong bộ kit vào các cọc tiếp điểm tương ứng trên mô tơ theo đúng mã màu quy định. Tiến hành siết lực các đai ốc cọc bình với dải lực quy chuẩn: 11 Nm (tương đương 8 foot-pounds hoặc 96 inch-pounds).
- Bước 20: Đi dây cáp mô tơ luồn qua vòng giữ cáp nguyên bản của xe theo đúng sơ đồ của nhà sản xuất. Xoay mô tơ về đúng vị trí định vị.
- Bước 21: Sử dụng toàn bộ bu-lông gắn mô tơ mới đi kèm trong bộ kit; TUYỆT ĐỐI KHÔNG tái sử dụng bu-lông nguyên bản của xe. Tiến hành siết lực đều các bu-lông cố định đạt chuẩn: 20 Nm (tương đương 15 foot-pounds hoặc 180 inch-pounds).
Vì giới hạn dung lượng của bài viết, các bước kỹ thuật chuyên sâu tiếp theo đã được đóng gói thành file tài liệu kỹ thuật PDF nội bộ.
Để nhận file hướng dẫn chi tiết này phục vụ cho công tác bảo trì tại xưởng, quý đơn vị và các kỹ thuật viên vui lòng thực hiện theo các cách sau:
Liên hệ Hotline/Zalo: Gọi điện hoặc nhắn tin trực tiếp đến số Hotline/Zalo 033 903 3183 (Mr Đạt) để nhận file tài liệu chi tiết.
Nhắn tin qua Fanpage: Gửi yêu cầu nhận file “Hướng dẫn lắp đặt mô tơ AC EZGO” qua Fanpage chính thức của GOCA – Phụ tùng xe Golf, thiết bị sân Golf chính hãng, đội ngũ hỗ trợ sẽ phản hồi và gửi link tải file trực tiếp.
Kết luận
Nâng cấp từ hệ thống động cơ DC cũ sang bộ kit mô tơ AC cho các dòng xe golf EZGO TXT là phương án tối ưu nhằm duy trì hiệu suất tải, khả năng leo dốc và kéo dài tuổi thọ của nguồn cấp (pin/ắc quy).
Bằng việc tuân thủ nghiêm ngặt các khuyến cáo an toàn về điện cũng như quy trình tháo lắp cơ khí đạt chuẩn lực siết quy định, đội ngũ kỹ thuật có thể tự thực hiện thay thế ngay tại xưởng một cách an toàn, hạn chế tối đa các rủi ro phát sinh và sớm đưa phương tiện trở lại vận hành khai thác.
