GOCA Hub #9: Hướng dẫn lắp đặt bộ Kit mô tơ AC cho Early Yamaha Drive

  • 22 Tháng 7, 2026
  • Để lại bình luận

Song song với tài liệu hướng dẫn lắp đặt bộ kit mô tơ AC EZGO ở bài viết GOCA Hub #8, ở bài viết này GOCA sẽ cung cấp quy trình nâng cấp bộ Kit mô tơ AC cho dòng xe Early Yamaha Drive đời 2007 – 2010.

Do có sự giao thoa giữa các năm sản xuất, hướng dẫn này sẽ áp dụng chính xác cho những xe có cấu hình hệ thống bình ắc quy nguyên bản gồm 4 bình 12V. Trong trường hợp xe của bạn sử dụng hệ thống 6 bình 8V, vui lòng tham khảo hướng dẫn lắp đặt dành cho các dòng xe Yamaha đời sau.

Khuyến cáo an toàn và công tác chuẩn bị trước khi lắp đặt

  • Tháo toàn bộ bình ắc quy/pin ra khỏi xe trước khi bắt đầu quá trình lắp đặt.
  • Làm việc với nguồn điện từ ắc quy/pin luôn tiềm ẩn nhiều nguy hiểm. Để đảm bảo an toàn trong suốt quá trình thao tác, kỹ thuật viên bắt buộc phải sử dụng các trang bị bảo hộ chuyên dụng như kính bảo hộ, găng tay cách điện và bộ dụng cụ có tay cầm cách điện.
  • Khuyến nghị sử dụng kính bảo hộ và các trang bị bảo hộ cá nhân (PPE) khác trong suốt quá trình lắp đặt. Đặc biệt, khi làm việc với bình ắc quy axit-chì, bạn nên đeo găng tay cao su để tránh tiếp xúc trực tiếp với axit và các hóa chất độc hại khác.
  • Tài liệu này không nhằm mục đích cung cấp kiến thức chuyên môn cho những người chưa qua đào tạo để tự vận hành, xử lý hệ thống pin Lithium hoặc hệ thống điện của xe. Nếu bạn không hiểu rõ bất kỳ bước nào trong hướng dẫn này, vui lòng dừng lại và tìm kiếm sự hỗ trợ từ các kỹ thuật viên chuyên nghiệp.
  • Mọi hư hỏng đối với pin, các linh kiện trong hệ thống hoặc tài sản do lắp đặt sai cách hoặc không đúng quy trình kỹ thuật sẽ không được bảo hành. Tuyệt đối không để xảy ra hiện tượng đoản mạch hoặc đấu nối ngược cực; các hư hại phát sinh do đấu nối sai quy chuẩn đều bị từ chối bảo hành.
  • Khi thao tác với các linh kiện điện, cần đặc biệt lưu ý tránh để dụng cụ cầm tay tiếp xúc đồng thời giữa các cọc bình hoặc các chi tiết dẫn điện khác, đề phòng nguy cơ chập cháy gây hư hỏng thiết bị hoặc chấn thương cho người thực hiện.

Quan trọng: Hãy kiểm tra kỹ thiết bị mới nhận xem có bị trầy xước, nứt vỡ hay hư hỏng gì do quá trình vận chuyển hay không. Nếu phát hiện bất kỳ dấu hiệu hư hại vật lý nào, TUYỆT ĐỐI KHÔNG TIẾP TỤC LẮP ĐẶT và liên hệ ngay với đại lý hoặc nhà phân phối để được xử lý.

Quy trình lắp đặt bộ Kit mô tơ AC cho  Early Yamaha Drive

Các bước tháo dỡ hệ thống điện cũ, hạ động cơ DC nguyên bản và cố định mô tơ AC mới vào cầu sau xe Yamaha Drive được thực hiện tuần tự theo ba giai đoạn dưới đây.

Giai đoạn 1: Tháo dỡ linh kiện điện và bộ điều khiển cũ (Controller & Solenoid)

Giai đoạn 1: Tháo dỡ linh kiện điện và bộ điều khiển cũ (Controller & Solenoid)
Giai đoạn 1: Tháo dỡ linh kiện điện và bộ điều khiển cũ (Controller & Solenoid)
  • Bước 1: Tắt khóa điện (chuyển sang vị trí OFF). Chèn bánh xe để cố định xe và cài phanh tay. Sau đó, nhấc phần đệm ghế ngồi ra ngoài.
  • Bước 2: Rút giắc cắm tín hiệu chính kết nối với bộ điều khiển (Controller) nguyên bản của xe.
  • Bước 3: Tháo toàn bộ các đầu dây cáp động lực kết nối trên bộ điều khiển nguyên bản.
  • Bước 4: Tháo 3 bu-lông cố định bộ điều khiển cũ để nhấc thiết bị ra khỏi tấm giá đỡ (Controller Plate).
  • Bước 5: Tháo tất cả các dây cáp kết nối trên rơ-le tiếp điểm chính (Solenoid).
  • Bước 6: Rút giắc cắm của cảm biến tốc độ động cơ (Speed Sensor).
  • Bước 7: Tháo 2 bu-lông bắt chân rơ-le tiếp điểm chính (Solenoid) để nhấc hẳn chi tiết này ra ngoài.

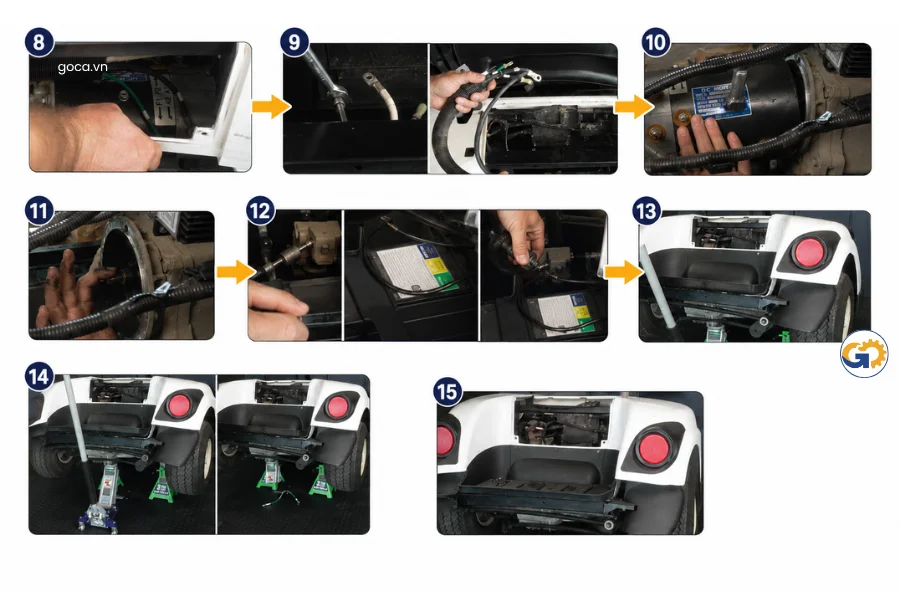

Giai đoạn 2: Hạ động cơ cũ và lắp đặt động cơ AC mới (Motor Installation)

Giai đoạn 2: Hạ động cơ cũ và lắp đặt động cơ AC mới (Motor Installation)
Giai đoạn 2: Hạ động cơ cũ và lắp đặt động cơ AC mới (Motor Installation)
  • Bước 8: Tháo toàn bộ các đầu dây cáp điện kết nối trực tiếp vào động cơ cũ.
  • Bước 9: Tháo kẹp giữ dây cáp phía thanh giằng chịu lực sau, sau đó luồn và rút toàn bộ cụm dây cáp cũ ra khỏi khung xe.
  • Bước 10: Tháo các ốc định vị và bu-lông giữ động cơ.
  • Bước 11: Kích gầm xe lên. Sử dụng mễ kê (chân kích phụ) đặt dưới khung chịu lực để nâng đỡ và đảm bảo an toàn cho xe.
  • Bước 12: Hạ và rút động cơ nguyên bản ra khỏi cầu sau.
  • Bước 13: Vệ sinh và bôi mỡ bôi trơn chuyên dụng vào các rãnh then hoa của trục đầu vào (Input Shaft Splines) trên hộp số cầu sau.
  • Bước 14: Tiến hành lắp đặt động cơ AC mới (EB Motor) bằng bộ ốc vít đi kèm. Siết lực đều theo tiêu chuẩn lực siết 20.3 Nm (tương đương 15 ft-lbs hoặc 180 in-lbs).
  • Bước 15: Hạ kích, cho xe tiếp đất an toàn trở lại.

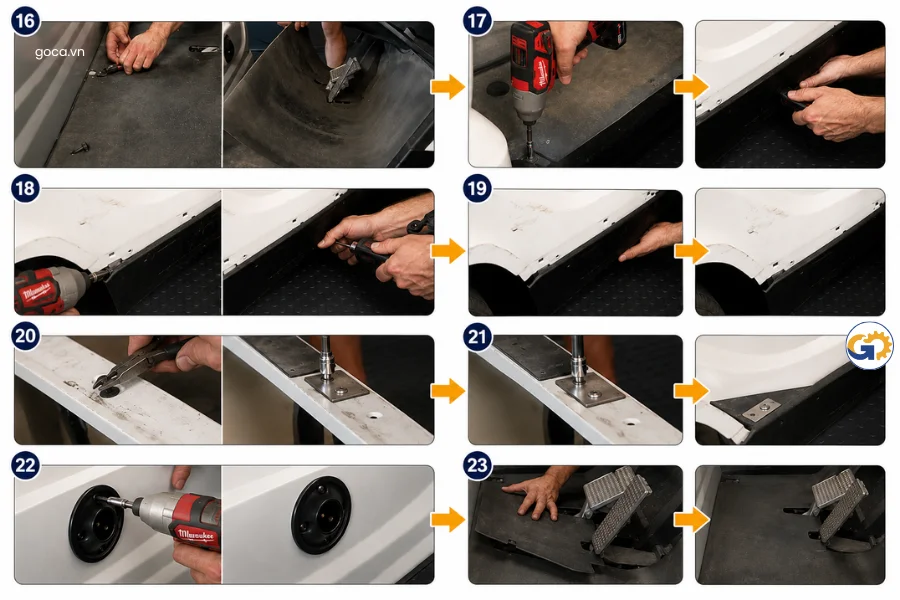

Giai đoạn 3: Tháo dỡ các chi tiết ốp nhựa và sàn xe để đi dây (Cabin & Trim Removal)

Giai đoạn 3: Tháo dỡ các chi tiết ốp nhựa và sàn xe để đi dây (Cabin & Trim Removal)
Giai đoạn 3: Tháo dỡ các chi tiết ốp nhựa và sàn xe để đi dây (Cabin & Trim Removal)
  • Bước 16: Tháo các chốt nhựa (clips) cố định thảm lót sàn xe.
  • Bước 17: Nhấc thảm lót sàn ra ngoài.
  • Bước 18: Tháo các ốc vít cố định tấm ốp hông xe (Rocker Panels).
  • Bước 19: Kéo nhẹ phần đuôi của tấm ốp hông ra phía ngoài (chỉ cần tháo lỏng phần phía sau, không cần tháo rời phần ốp phía trước).
  • Bước 20: Tháo các chốt nhựa ở phía trên của khung bệ ghế ngồi (Seat Base).
  • Bước 21: Tháo rời phần bản lề ghế (Seat Hinges) để hoàn tất công tác chuẩn bị không gian đi dây điều khiển.
  • Bước 22: Tháo các chi tiết gá lắp (ốc/vít/phần cứng cố định) của cổng sạc. Sau đó, nhấc hẳn cổng sạc ra ngoài.
  • Bước 23: Tháo tấm ốp bảo vệ cụm bàn đạp (bàn đạp ga/phanh).

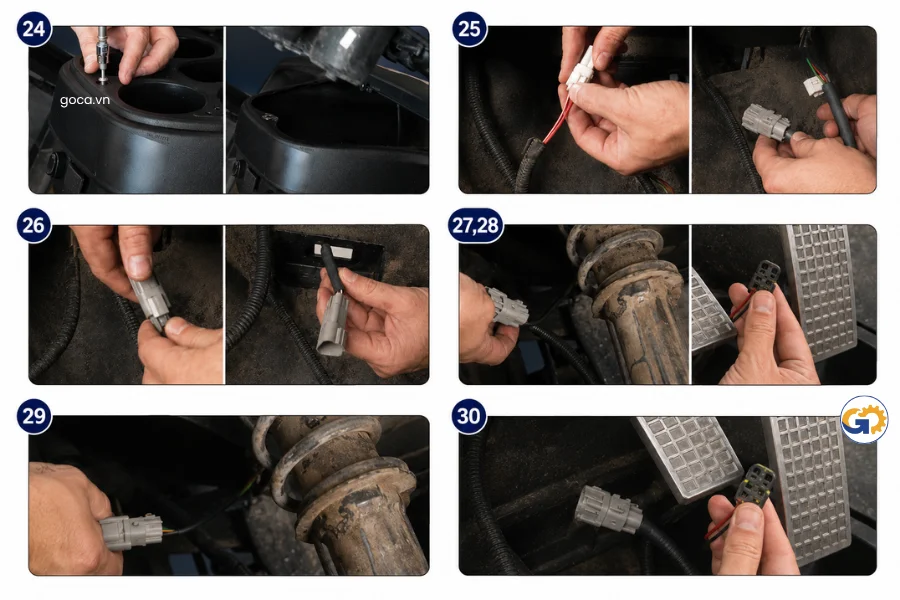

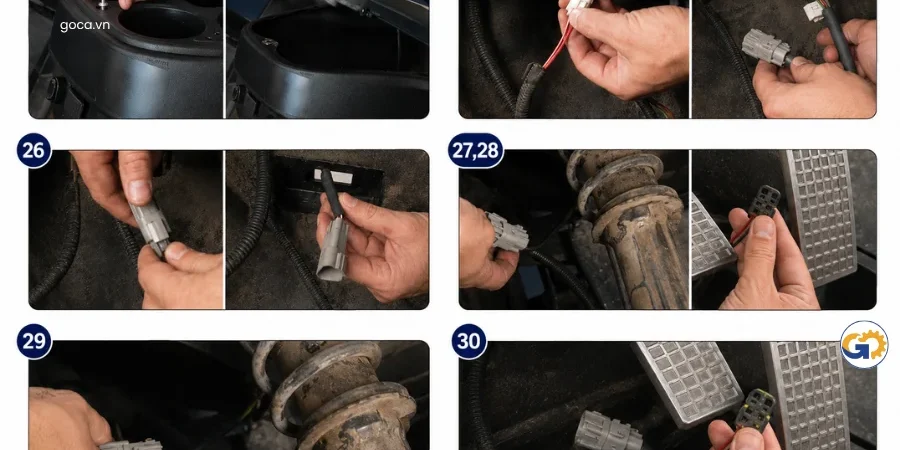

Giai đoạn 4: Tháo táp-lô và ngắt dây tín hiệu (Dash & Harness Disassembly)

Giai đoạn 4: Tháo táp-lô và ngắt dây tín hiệu (Dash & Harness Disassembly)
Giai đoạn 4: Tháo táp-lô và ngắt dây tín hiệu (Dash & Harness Disassembly)
  • Bước 24: Sử dụng đầu khẩu lục giác 3 mm, tháo vít cố định và nhấc hộc đựng cốc ra ngoài.
  • Bước 25: Rút giắc cắm của ổ khóa điện.
  • Bước 26: Rút giắc cắm của công tắc chuyển số Tiến/Lùi (FNR).
  • Bước 27: Tháo rời công tắc chuyển số Tiến/Lùi (FNR) ra khỏi bảng táp-lô.
  • Bước 28: Cắt bỏ các dây rút nhựa đang gá giữ cụm dây điện phía trong táp-lô.
  • Bước 29: Ngắt kết nối còi báo lùi.
  • Bước 30: Ngắt kết nối giắc cắm công tắc chân và giắc cắm cảm biến chân ga.

Bài viết có sử dụng các tư liệu chính thức từ Eco Battery. Thông tin chi tiết về tài liệu vui lòng Nhắn tin qua Fanpage GOCA – Phụ tùng xe Golf, thiết bị sân Golf chính hãng, đội ngũ hỗ trợ sẽ phản hồi và gửi link tải file trực tiếp.

Kết luận

Quá trình nâng cấp bộ Kit mô tơ AC cho dòng xe Early Yamaha Drive đòi hỏi sự tỉ mỉ trong từng bước tháo gỡ cơ khí cho đến đấu nối dây tín hiệu.

Hy vọng hướng dẫn này sẽ là tài liệu tham khảo hữu ích cho đội ngũ kỹ thuật viên tại xưởng. Để cập nhật thêm các giải pháp xử lý sự cố, quy trình bảo dưỡng và tài liệu kỹ thuật chuyên sâu cho các dòng xe điện sân golf hiện nay, mời bạn tiếp tục theo dõi GOCA ở các số phát sóng tiếp theo thuộc chuỗi series GOCA Hub.
