GOCA Hub #11: Hướng dẫn lắp đặt Mô tơ Yamaha – LATE

  • 30 Tháng 7, 2026
  • Để lại bình luận

Khác với thiết kế của các thế hệ Yamaha đời đầu đã phân tích tại GOCA Hub #9, các dòng xe Yamaha thế hệ LATE (như Drive2 hoặc các đời Drive sản xuất giai đoạn sau) có sự thay đổi rõ rệt về chiều dài trục then hoa, vị trí gá bắt bộ điều khiển và sơ đồ giắc cắm tín hiệu.

Sự sai lệch dù nhỏ ở khoảng hở trục hoặc đấu nhầm dây cảm biến tốc độ đều có thể gây rung giật ga, kêu cầu sau hoặc làm hỏng bo mạch. Dưới đây là hướng dẫn chi tiết từng bước lắp đặt Mô tơ Yamaha – LATE từ gá lắp cơ khí, chuẩn siết lực đến sơ đồ đi dây điện, giúp kỹ thuật viên làm chủ quy trình thi công an toàn và chuẩn xác.

Hướng dẫn lắp đặt Mô tơ Yamaha - LATE
Hướng dẫn lắp đặt Mô tơ Yamaha – LATE

Lưu ý kỹ thuật quan trọng: Hướng dẫn này dành riêng cho các dòng xe Yamaha đời LATE (từ năm 2011 trở về sau). Do có sự giao thoa về năm sản xuất giữa các dòng xe, dấu hiệu nhận biết chính xác nhất là cấu hình bình nguyên bản: quy trình này áp dụng cho xe sử dụng 6 bình 8V. Trường hợp xe của bạn xuất xưởng với cấu hình 4 bình 12V, vui lòng tham khảo bài hướng dẫn dành cho dòng Yamaha đời Early tại đây.

Khuyến cáo an toàn và công tác chuẩn bị trước khi lắp đặt

Trước khi can thiệp vào hệ thống cơ khí và đường dây điện trên xe Yamaha LATE, bộ phận kỹ thuật bắt buộc thực hiện đầy đủ các bước chuẩn bị sau:

  • Tháo toàn bộ pin/ắc quy ra khỏi xe: Đây là bước bắt buộc đầu tiên nhằm ngắt hoàn toàn nguồn điện trước khi can thiệp vào cơ khí hay cắt nối dây dẫn.
  • Trang bị bảo hộ cá nhân (PPE): Kỹ thuật viên cần trang bị kính bảo hộ chống văng bắn, găng tay cách điện và ưu tiên găng tay cao su chuyên dụng để tránh tiếp xúc với axit/hóa chất độc hại khi làm việc xung quanh khu vực ắc quy axit-chì.
  • Sử dụng dụng cụ cách điện: Chỉ thao tác bằng các dụng cụ cầm tay có bọc lớp cách điện. Tuyệt đối không để dụng cụ kim loại va chạm đồng thời giữa các cọc bình hoặc các chi tiết dẫn điện, tránh phát sinh tia lửa điện hoặc gây ngắn mạch.
  • Yêu cầu về năng lực chuyên môn: Hướng dẫn này không cung cấp đủ kiến thức cơ bản cho người chưa qua đào tạo về xe điện hay hệ thống pin Lithium. Nếu chưa nắm rõ sơ đồ kỹ thuật, kỹ thuật viên cần tạm dừng và liên hệ đơn vị lắp đặt chuyên nghiệp.
  • Quy định về rủi ro và bảo hành: Mọi sự cố chập mạch, đấu nối đảo cực (nhầm cực âm/dương) hoặc hỏng hóc linh kiện, tài sản do lắp đặt sai quy chuẩn sẽ không thuộc phạm vi bảo hành của nhà sản xuất.
  • Kiểm tra tiếp nhận thiết bị: Trước khi gá lắp, hãy kiểm tra kỹ ngoại quan bộ kit mô tơ cùng các phụ kiện đi kèm. Nếu phát hiện bất kỳ dấu hiệu va đập, nứt vỡ nào do quá trình vận chuyển, TUYỆT ĐỐI KHÔNG TIẾP TỤC LẮP ĐẶT và liên hệ ngay với đại lý phân phối để xử lý.

Quy trình lắp đặt bộ Kit cho Mô tơ Yamaha – LATE

Toàn bộ quy trình thi công được phân chia theo 4 giai đoạn kỹ thuật nối tiếp, giúp kỹ thuật viên dễ dàng kiểm soát từng bước từ tháo ráp cơ khí đến hoàn thiện hệ thống điện:

Giai đoạn 1: Tháo bỏ bộ điều khiển, rơ-le và mô tơ cũ (Bước 1 – 11)

Giai đoạn 1: Tháo bỏ bộ điều khiển, rơ-le và mô tơ cũ
Giai đoạn 1: Tháo bỏ bộ điều khiển, rơ-le và mô tơ cũ
  • Bước 1: Tháo tấm ốp nhựa khoang chứa đồ phía sau (bagwell panel).
  • Bước 2: Ngắt toàn bộ dây cáp điện kết nối với bộ điều khiển (controller) và rơ-le (solenoid) nguyên bản.
  • Bước 3: Tháo bộ điều khiển nguyên bản ra khỏi xe.
  • Bước 4: Tháo rơ-le nguyên bản.
  • Bước 5: Ngắt các dây cáp nối trực tiếp vào mô tơ cũ.

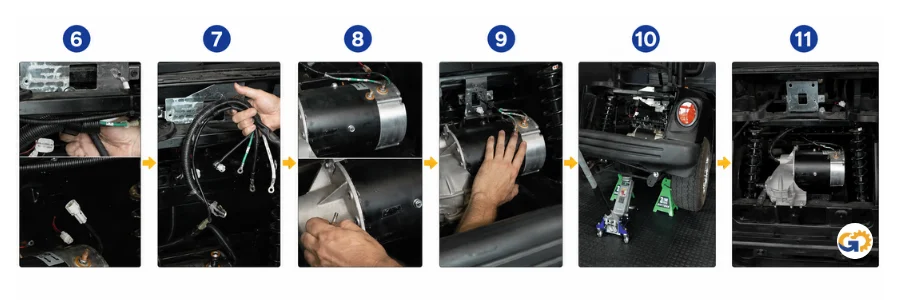

Giai đoạn 1: Tháo bỏ bộ điều khiển, rơ-le và mô tơ cũ (Bước 6 - 11)
Giai đoạn 1: Tháo bỏ bộ điều khiển, rơ-le và mô tơ cũ (Bước 6 – 11)
  • Bước 6: Tháo móc treo/giá giữ dây cáp khỏi phần giá đỡ phía sau.
  • Bước 7: Rút toàn bộ đường cáp mô tơ nguyên bản ra khỏi khung xe.
  • Bước 8: Rút giắc cắm cảm biến tốc độ của mô tơ.
  • Bước 9: Tháo các bu-lông định vị mô tơ.
  • Bước 10: Dùng kích nâng xe lên và cố định chắc chắn bằng chân đế kê (jack stands) dưới khung gầm.
  • Bước 11: Tháo bỏ mô tơ cũ ra khỏi cụm cầu sau.

Giai đoạn 2: Lắp đặt mô tơ EB Power mới (Bước 12 – 14)

Giai đoạn 2: Lắp đặt mô tơ EB Power mới (Bước 12 - 14)
Giai đoạn 2: Lắp đặt mô tơ EB Power mới (Bước 12 – 14)
  • Bước 12: Thoa một lượng mỡ bôi trơn chuyên dụng lên các rãnh của trục then hoa (input shaft splines) trên cụm cầu.
  • Bước 13: Đặt mô tơ EB Power mới vào vị trí và cố định bằng bộ bu-lông đi kèm. Siết lực tiêu chuẩn 15 ft-lbs (khoảng 20.3 Nm / 180 in-lbs).
  • Bước 14: Hạ xe từ chân đế kê xuống mặt đất an toàn.

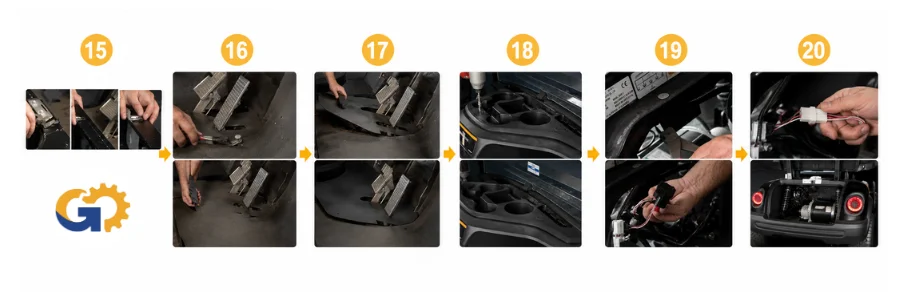

Giai đoạn 3: Bóc tách mặt sàn, táp-lô và tháo bộ dây điện nguyên bản (Bước 15 – 26)

Giai đoạn 3: Bóc tách mặt sàn, táp-lô và tháo bộ dây điện nguyên bản (Bước 15 - 26)
Giai đoạn 3: Bóc tách mặt sàn, táp-lô và tháo bộ dây điện nguyên bản (Bước 15 – 20)
  • Bước 15: Tháo các chốt nhựa (push pins) ở tấm vách nhựa phía trước ghế ngồi, sau đó lấy tấm vách ra ngoài.
  • Bước 16: Tháo các kẹp cố định thảm lót sàn và nâng thảm sàn ra khỏi xe.
  • Bước 17: Tháo tấm ốp bảo vệ cụm bàn đạp (pedal cover).
  • Bước 18: Dùng đầu tô-vít lục giác 3mm tháo ốc cố định khay để cốc và tháo khay ra.
  • Bước 19: Cắt toàn bộ dây rút nhựa đang bó cụm dây điện trong khoang chứa pin.
  • Bước 20: Ngắt kết nối công tắc Tow/Run.

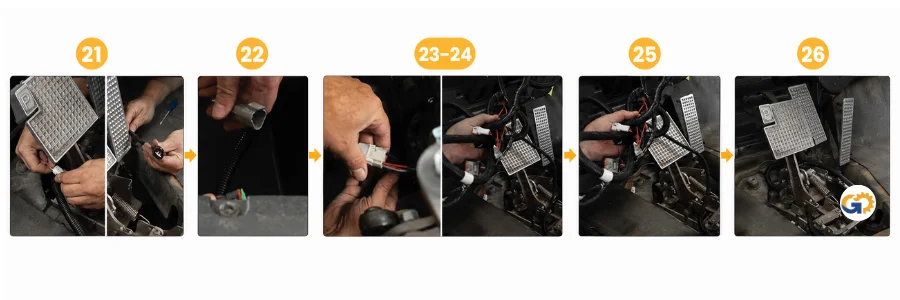

Giai đoạn 3: Bóc tách mặt sàn, táp-lô và tháo bộ dây điện nguyên bản (Bước 21 - 26)
Giai đoạn 3: Bóc tách mặt sàn, táp-lô và tháo bộ dây điện nguyên bản (Bước 21 – 26)
  • Bước 21: Rút giắc cắm công tắc chân ga (foot switch) và giắc cắm cảm biến chân ga (throttle connector).
  • Bước 22: Ngắt giắc cắm ổ khóa điện, giắc cắm công tắc tiến/lùi (FNR) và tháo công tắc FNR ra khỏi vị trí.
  • Bước 23: Ngắt kết nối còi báo lùi (reverse buzzer).
  • Bước 24: Cắt các dây rút nhựa đang cố định bộ dây điện bên trong bảng táp-lô.
  • Bước 25: Luồn và kéo cụm dây điện từ bảng táp-lô xuống phía dưới sàn xe.
  • Bước 26: Rút toàn bộ bộ dây điện nguyên bản ra khỏi xe.

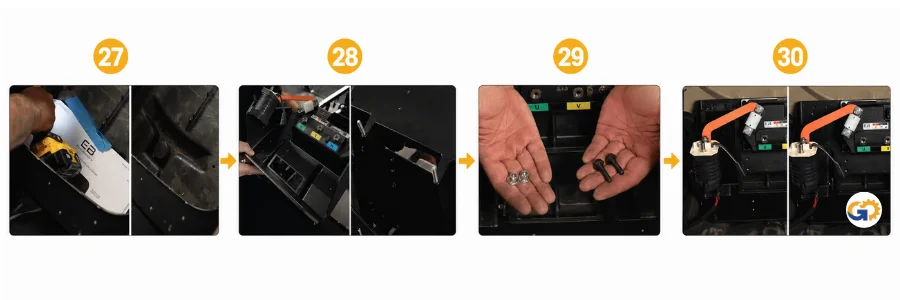

Giai đoạn 4: Định vị, khoan gia công và gá lắp tấm đế bộ điều khiển (Bước 27 – 30)

Giai đoạn 4: Định vị, khoan gia công và gá lắp tấm đế bộ điều khiển (Bước 27 - 30)
Giai đoạn 4: Định vị, khoan gia công và gá lắp tấm đế bộ điều khiển (Bước 27 – 30)
  • Bước 27: Đặt tấm mẫu khoan (EB Power Yamaha Drive MCU Plate Drill Guide) vào phía bên tài (driver’s side) của khoang chứa pin. Khoan 2 lỗ kích thước 5/16 inch (khoảng 8mm) và 2 lỗ kích thước 3/8 inch (khoảng 9.5mm) tại các vị trí ký hiệu “DRIVER”.
  • Bước 28: Lắp 2 gu-zông (M6 studs) vào tấm gá bộ điều khiển (MCU plate) theo đúng chiều kỹ thuật.
  • Bước 29: Đặt tấm MCU plate vào xe, lắp 2 bu-lông M6x25 cùng đai ốc. Lưu ý: Chỉ siết bằng tay (Hand tighten only), tuyệt đối không dùng súng siết lực/máy siết bu-lông.
  • Bước 30: Nếu sử dụng bộ hạ áp 12V (EB 12-Volt Reducer), tiến hành lắp đặt thiết bị vào 1 trong 2 vị trí tích hợp sẵn trên tấm MCU plate.

Bài viết có sử dụng các tư liệu chính thức từ Eco Battery. Thông tin chi tiết về tài liệu vui lòng Nhắn tin qua Fanpage GOCA – Phụ tùng xe Golf, thiết bị sân Golf chính hãng, đội ngũ hỗ trợ sẽ phản hồi và gửi link tải file trực tiếp.

Kết luận

Hy vọng hướng dẫn này sẽ là tài liệu tham khảo hữu ích cho đội ngũ kỹ thuật viên tại xưởng. Để cập nhật thêm các giải pháp xử lý sự cố, quy trình bảo dưỡng và tài liệu kỹ thuật chuyên sâu cho các dòng xe điện sân golf hiện nay, mời bạn tiếp tục theo dõi GOCA ở các số phát sóng tiếp theo thuộc chuỗi series GOCA Hub.
